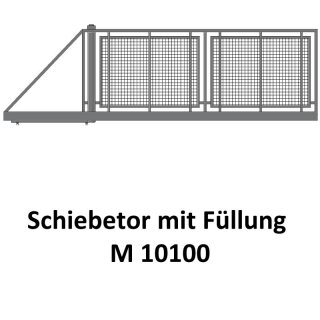

Schiebetor M 10100 für private Zaunsysteme

Artikelnummer: 134370
HAN: 134370
Kategorie: 53AF - Modern

Preis auf Anfrage

Sofort verfügbar

Beschreibung
Technische Daten (2)
Datenblätter (1)

Ausführung M 10100
- freitragendes Schiebetor
- mit Führungselementen
- mit Montageset
- Feuerverzinkt
- Feuerverzinkt und mit RAL-Farbe
- Laufschiene 95x85mm
- mögliche Breite zwischen den Pfosten 2,4 - 6,0m
- mögliche Flügelhöhe 1,0 - 2,0m

Alle möglichen Breiten und Flügelhöhen finden Sie unter "Größentabelle"

Erhältliche Farben:
Auch Sonderfarben auf Anfrage möglich !

Mögliche Ausführung oberer Rand:

Schließanlagen, Einlauffänger und Torpfosten
Das manuell geöffnete Tor ist mit einem Hakenverschluss mit Zylinderschloss (3 Schlüssel) und Handgriff ausgestattet. Bei einem Tor mit Antrieb übernimmt dieser die Absperrfunktion. Beim Schließen erreicht der Torflügel den Einlauffänger.

Laufschiene aus einem halbgeschlossenen Profil mit einem Querschnitt von 95 x 85 [mm] wird am Torflügel (Normal und Sonderabmessungen) angeschraubt.

Tormontage
Das Schiebetor ist eine freitragende Konstruktion. Es wird mithilfe der Fundamentschrauben auf einem Fundament befestigt. Die Fundamentschrauben sind im Montageset (zum Einbetonieren) enthalten.

Einbaumaße
Für eine ordnungsgemäße Auswahl und Montage eines Schiebetores notwendige Einbaumaße und Kennzeichnung - rechtes Tor, Ansicht vom Grundstück aus.

So - Breite zwischen den Pfosten (Bestellmaß),
H - Torflügelhöhe (Bestellmaß),
Lx - Pfostenhöhe vom Einfahrtsniveau,
K - Fundamentschraubenabstand (siehe: Preistabelle),
N - Segmentfüllungsbreite bei einem manuell öffnenden und für
einen externen Antrieb (N = So + 500 [mm]) vorbereitetes Tor;
T - Gesamtlänge des Torflügels (T = So + K + 400 [mm]).

Torpfosten (nicht im Lieferumfang, optional erhältlich)
! Die Höhe des Torpfostens ab dem fertiggestellten Einfahrtsniveau beträgt ca. H+175 [mm] für Tore mit Normal- und Sonderabmessungen. !

Mit Torantrieb - auf Anfrage gegen Aufpreis
